Подробная информация о продукте:
Оплата и доставка Условия:
|
| Другое имя: | разъем евроблока | цвет: | Зеленый, черный, оранжевый, серый, красный, белый, синий |
|---|---|---|---|
| Подача: | Одинарный и двойной шаг | Но. поляков: | 2~24П |
| Температура пайки: | 250℃ ±5℃/5С | Рабочая температура: | -40℃~+105℃ |
| Выделить: | соединитель терминала винта,соединитель печатных плат |
||

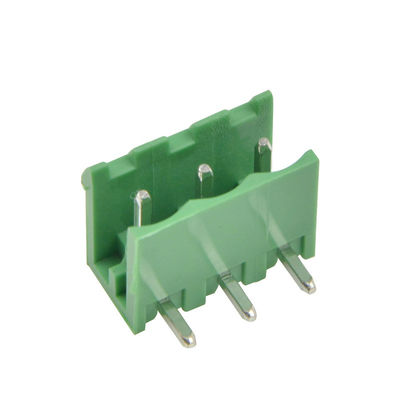

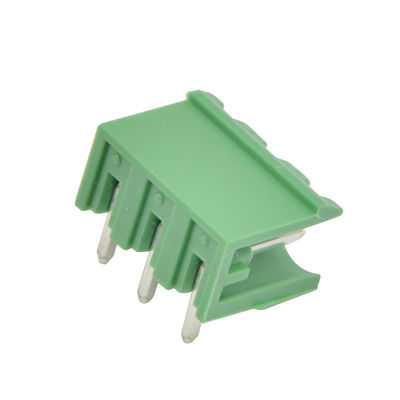

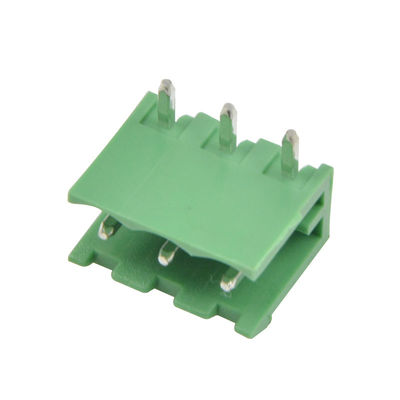

5.08 мм 2EDG мужской тип ПКБ вставка в конечный блок соединителя 2 ~ 24 полюса
Описание:
Терминальный блок в две части, которые могут быть разделены, одна часть для соединения кабеля, и одна часть для монтажа PCB.Это решение позволяет легко подключить и отключить.
Терминальный блок - это низковольтный отсоединяемый (или вставляемый) разъем.
Терминальный блок обычно расположен внутри прибора спереди или сзади.Крайний блок находится в конце кабеля питания, который подает энергию к устройствуУ него есть разъемы для подключения электрических проводов.
Применение:
Терминальные блоки используются практически во всех электрических приборах, которые нуждаются в 240-вольтном источнике питания.Нагревательные элементы нуждаются в 240-вольтовом электроснабжении.
Электрические:
| Жилье | PA66, UL94V-0 |
| Заголовок пин | Медь, оцинкованная |
| Номинальное напряжение | 300 В / 320 В |
| Номинальный ток | 15А / 20А |
| Сопротивление изоляции | 500MΩ/DC500V |
| Выдерживающее напряжение | AC2000V/1мин |
Размер: ((мм)
| Незначительно | Невысокий L | |
| 2-6P | ±0.10 | ±0.15 |
| 7-12P | ±0.20 | ±0.20 |
| 13-18P | ±0.25 | ±0.30 |
| 19-24P | ±0.30 | ±0.40 |
Как выбрать правильный терминал?
Различие между блоками может привести к проблемам, если используется неправильный тип или если он не подключен должным образом.
•Посмотрите на электрическое оборудование, на котором вы работаете, чтобы увидеть, какой тип подключения он требует; обычно у вас будет либо закрученное, либо подключенное подключение.Закрученные провода помещены внутри терминального блока и закручены в положение, и они наиболее распространены для оборудования, которое не требует защиты от высокого напряжения.Этот соединитель может сократить время, затрачиваемое на работу, потому что вы просто закрепите его на месте вместо того, чтобы снимать и заменять винт.
В конце провода есть мужской терминал, который соединяется с женским портом на терминальном блоке и образует безопасное соединение.Включаемые блоки обычно используются в предохранительных коробках автомобилей.
•Как только вы узнаете, какой тип подключения требуется, вам нужно найти терминал, который соответствует остальным вашим требованиям.Подумайте, сколько места у вас есть для подключения и сколько проводов нужно подключитьТерминальные блоки поставляются в различных формах и размерах, поэтому вы должны быть в состоянии найти тот, который соответствует вашим потребностям.
• С3A, 5A, 15A или 30A терминальные блоки широко доступны,и вы захотите купить тот, который отвечает наивысшему уровню тока, который он будет проводить, чтобы позволить самым мощным устройством функционировать.
