Подробная информация о продукте:
Оплата и доставка Условия:
|
| Другое имя: | соединитель блока терминала для ПКБ | Жилье: | PA66 (UL94V-0) |
|---|---|---|---|
| Заголовок Pin: | Бронза, оцинкованная | Зажим: | Латунный, Ni покрыл |
| Винты: | M3.0, Сталь, Оцинкованная | цвет: | Индивидуальные |
| Выделить: | соединитель терминала винта,соединитель печатных плат |
||

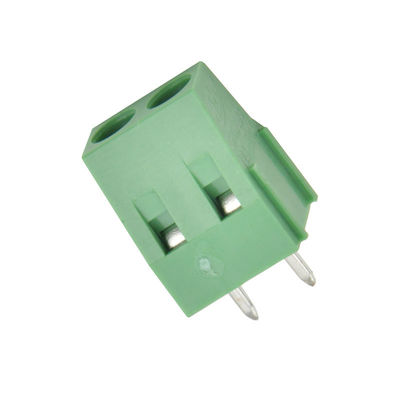

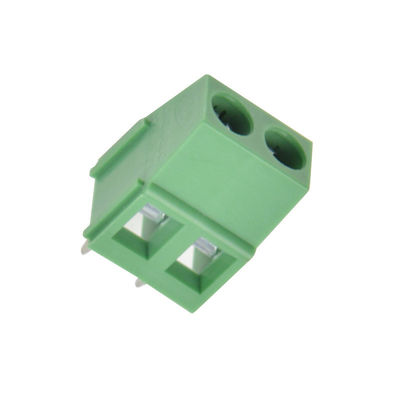

5.00мм боковые входные винтовые конечные блоки соединителей, 2 ~ 24 полюса
Описание:
Терминальный блок существует для того, чтобы предоставить вам пространство для подключения более одного кабеля к одному и тому же соединению или точке.Это удобный способ подключения кабелей и сделать их электрически общие (принимая тот же заряд), не занимая больше места.
Другая причина - универсальность, в схеме, где соединения или кабели часто должны быть заменены или изменены, терминальные блоки дают вам легкий и все же прочный способ сделать это.
Корпусы терминалов обычно состоят из медного сплава с тем же коэффициентом расширения, что и проволока, предназначенная для использования.Это не только предотвращает ослабление из-за различных скоростей расширения, но и уменьшает коррозию, вызванную электролитическим действием между двумя различными металлами.
Применение:
Он широко используется практически во всех электронных оборудованиях, таких как небольшие электронные часы, калькуляторы, общие компьютеры, оборудование связи, военные системы вооружения и т. Д.
Электрические и механические:
| Регулируемое напряжение | 300В ((UL), 250В ((IEC) |
| Текущий рейтинг | 10А, 18А |
| Сопротивление изоляции | 500MΩ/DC500V |
| Выдерживающее напряжение | AC2000V/1мин |
| Диапазон провода | 24-12AWG 2,5 мм2 |
| Длина полосы | 6-7 мм |
| Крутящий момент | 0.5N.m ((4.43Lb.in) |
| Рабочая температура | -40°C+105°C |
| Температура сварки | 250°C ± 5°C / 5S |
Размер: ((мм)
Руководство по выбору терминальных блоков:
Различие между блоками может привести к проблемам, если используется неправильный тип или если он не подключен должным образом.
•Посмотрите на электрическое оборудование, на котором вы работаете, чтобы увидеть, какой тип подключения он требует; обычно у вас будет либо закрученное, либо подключенное подключение.Закрученные провода помещены внутри терминального блока и закручены в положение, и они наиболее распространены для оборудования, которое не требует защиты от высокого напряжения.Этот соединитель может сократить время, затрачиваемое на работу, потому что вы просто закрепите его на месте вместо того, чтобы снимать и заменять винт.
В конце провода есть мужской терминал, который соединяется с женским портом на терминальном блоке и образует безопасное соединение.Включаемые блоки обычно используются в предохранительных коробках автомобилей.
•Как только вы узнаете, какой тип подключения требуется, вам нужно найти терминал, который соответствует остальным вашим требованиям.Подумайте, сколько места у вас есть для подключения и сколько проводов нужно подключитьТерминальные блоки поставляются в различных формах и размерах, поэтому вы должны быть в состоянии найти тот, который соответствует вашим потребностям.
• С3A, 5A, 15A или 30A терминальные блоки широко доступны,и вы захотите купить тот, который отвечает наивысшему уровню тока, который он будет проводить, чтобы позволить самым мощным устройством функционировать.
