Подробная информация о продукте:
Оплата и доставка Условия:
|
| Другое имя: | потенциометр вертикального монтажа | Жизнь: | 10000 циклов |
|---|---|---|---|
| Остановить крутящий момент: | >10 Нсм (>14 дюймов на унцию) | Крутящий момент: | От 0,5 до 2,5 Нсм (от 0,7 до 3,4 дюймов на унцию) |
| Угол электрического вращения: | 250°±20° | Угол механического вращения: | 265°±5° |
| Выделить: | потенциометр вращающегося переключателя,тип потенциометр углерода |
||

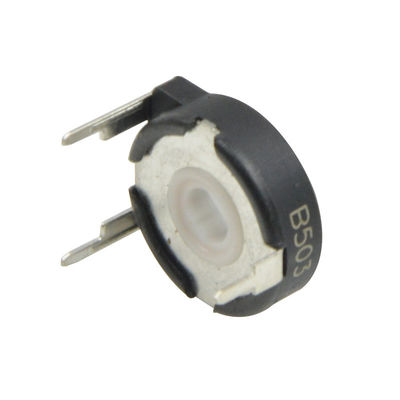

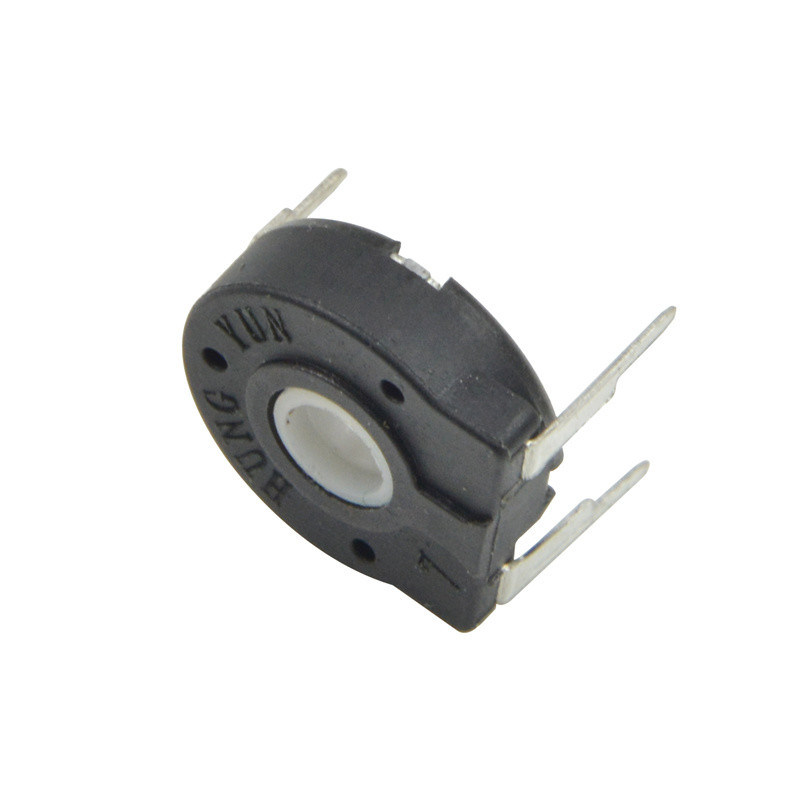

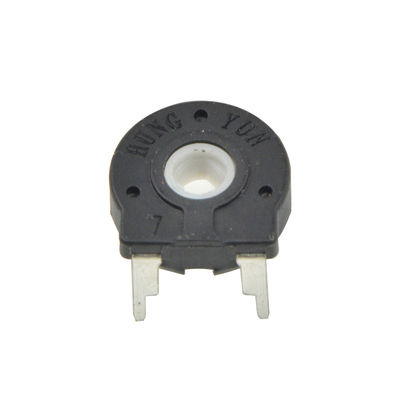

Отделк-потенциометр фильма углерода вертикали регулируемый ПТ15 15мм, доказательство пыли
Описание:
Потенциометр триммера реостат который конструирован нечасто быть отрегулированным, обычно как раз с точки зрения изготовления или когда блок перекалибровать. Они помещены вдоль цепи на критические точки которым осторожно настроенный для оптимальной функциональности. Обычно, небольшой винт вверху тело резистора делает регулировку сопротивления. Тело само установлено сразу на доску. Потому что они калибрационные приборы, их сопротивляющийся ряд часто очень небольшой, и очень точных установок можно достигнуть через регулировку.
Конструкция:
Потенциометра состоят из сопротивляющегося элемента, сползая контакт (счищатель) этот двигают вдоль элемента, делая хороший электрический контакт с одной частью ее, электрические терминалы на каждом конце элемента, механизм который двигает счищатель от одного конца к другому, и снабжение жилищем содержа элемент и счищатель. Пакеты винта руководства могут иметь более высокий показатель мощности из-за их увеличенной поверхностной области.
Электротехнические условия
| Ряд значения |
100Ω≤Рн≤5МΩ (Декад.1.0-2.0-2.2-2.5-4.7-5.0) |
| Допуск |
100Ω≤Рн≤1МΩ ±20%; 1МΩ≤Рн≤5МΩ ±30% |
| Максимальное напряжение тока |
250 ВДК (лин) 125 ВДК (отсутствие лин) |
| Расклассифицированная сила |
0.25В (лин) 0.12В (отсутствие лин) |
| Конусность | лин; журнал; алог |
| Остаточное сопротивление | ≤5 ‰ Рн (минута 3Ω) |
| Эквивалентное сопротивление шумов | ≤3% Рн (минута 3Ω) |
| Рабочая температура | -25°К~70°К |
Особенности:
• Элемент углерода сопротивляющийся
• Пылезащитное приложение
• Субстрат полиэстера
• Также по требованию:
* счищатель расположенный на 50% или полно по часовой стрелке
* поставленный в журналах для автоматического ввода
* модель длинной жизни для применения потенциометра управлением низкой цены
* УЛ 94В-0 пластмассы собственной личности екстингуйшабле
* отрежьте вариант следа
* особенные конусности
* механические защелки
* низкие & дополнительные низкие версии вращающего момента
* особенный вариант переключателя
Применение:
Потенциометра использованы для того чтобы отрегулировать уровень аналоговых сигналов (например регуляторов звука на звуковом оборудовании), и как входные сигналы контроля для радиотехнических схем. Например, светлый затемнитель использует потенциометр для того чтобы контролировать переключение ТРИАКА и настолько косвенно контролировать яркость ламп.
Таблица кода СТАРШЕГО сопротивления:
| Сопротивление | Код |
| 100Ω | 101 |
| 500Ω | 501 |
| 1КΩ | 102 |
| 2КΩ | 202 |
| 3.3КΩ | 332 |
| 4.7КΩ | 472 |
| 5КΩ | 502 |
| 10КΩ | 103 |
| 20КΩ | 203 |
| 22КΩ | 223 |
| 47КΩ | 473 |
| 50КΩ | 503 |
| 100КΩ | 104 |
| 200КΩ | 204 |
| 250КΩ | 254 |
| 500КΩ | 504 |
| 1МΩ | 105 |
| 2МΩ | 205 |
| 2.2МΩ | 225 |
Способы установки:
Роторы доступные:
