Подробная информация о продукте:
Оплата и доставка Условия:
|
| Другое имя: | Миниатюрное электромагнитное реле | Допустимые мощности на контактах: | 1 А 120 В переменного тока; 2 А/24 В постоянного тока |
|---|---|---|---|
| Напряжение тока Max.switching: | 240 В переменного тока/60 В постоянного тока | Макс.Переключающий ток: | 2A |
| Сила Max.switching: | 120 ВА/30 Вт | Начальное контактное сопротивление: | 100 мОмМакс. при 6 В постоянного тока, 1 А |
| Ожидаемый срок службы электрооборудования: | 100 000 операций (номинальная нагрузка) | Контактный материал: | Ag+Au |
| Выделить: | автомобильное реле стартера,миниатюрное реле сигнала |
||

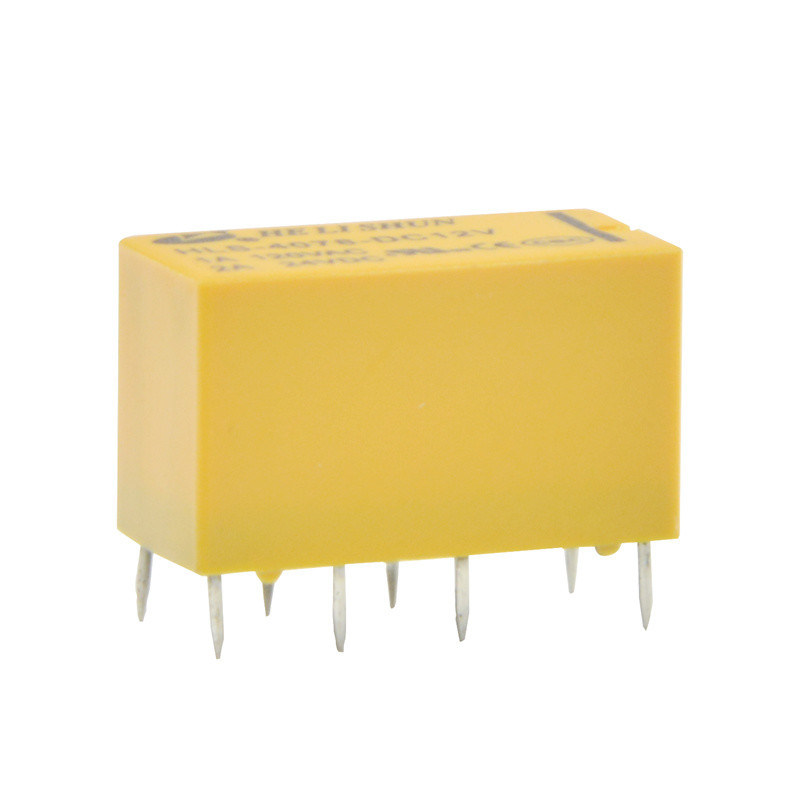

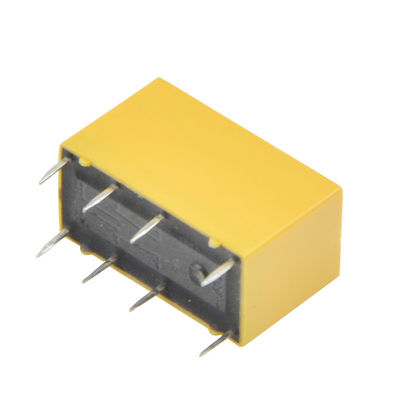

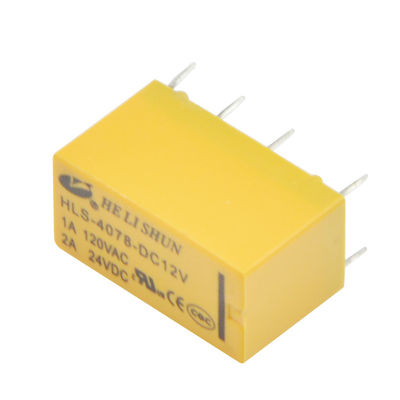

Реле 4078 (ОМРОН Г5В-2) 3В~48В телекоммуникаций, форма 2К 20*9.9*12.2мм контакта
Описание:
Простое электромагнитное реле состоит из катушки провода в оболочке вокруг мягкого металлического стержня (соленоида), железного хомута который предусматривает низкий путь нежелания для магнитного потока, передвижной железный арматуре, и одни или больше наборы контактов. Арматуре прикреплен на петлях к хомуту и механически соединенный к одним или больше наборам двигать контактирует. Арматуре держится на месте к весна так, что когда реле будет выключено будет воздушный зазор в магнитной цепи. В этом условии, один из 2 наборов контактов закрыт, и другой набор открыт. Другие реле могут иметь больше или меньше наборов из контактов в зависимости от их функции. Реле также имеет провод соединяя арматуре с хомутом. Это обеспечивает непрерывность цепи между двигая контактами на арматуре, и след цепи на плате с печатным монтажом (PCB) через хомут, который припаян к ПКБ.
Когда электрический ток пропущен до катушка он производит магнитное поле которое активирует арматуре, и последовательное движение передвижных контактов то налаживает или ломает (в зависимости от конструкции) связь с неподвижным контактом. Если набор контактов был закрыт, то когда реле было выключено, тогда движение раскрывает контакты и ломает соединение, и наоборот если контакты были открыты. Когда течение к катушке переключено, арматуре возвращен силой, приблизительно наполовину как сильной как магнитная сила, в свое расслабленное положение. Обычно эта сила обеспечена к весна, но сила тяжести также использована обыкновенно в промышленных стартерах мотора. Большинств реле изготовлены для того чтобы работать быстро. В применении низшего напряжения это уменьшает шум; в высоком напряжении или настоящем применении оно уменьшает образовать дугу.
Применения:
Реле использованы везде, где необходимо контролировать цепь наивысшей мощности или высокого напряжения с цепью низкой мощности, особенно когда гальваническая изоляция желаема. Первое применение реле находилось в длинных линиях телеграфа, где слабый сигнал полученный на промежуточной станции смог контролировать контакт, регенерируя сигнал для более дальнеишей передачи. Высоковольтные или сильнотоковые приборы можно контролировать с проводкой небольших, низшего напряжения и пилотируют переключатели. Операторов можно изолировать от высоковольтной цепи. Приборы низкой мощности как микропроцессоры могут управлять реле к нагрузкам контроля электрическим за их возможностью безредукторной передачи. В автомобиле, реле стартера позволяет большому току сгибая мотора быть проконтролированным с небольшой проводкой и контактирует в ключе зажигания.
Общие данные:
| Форма контакта | 2К |
| Сопротивление изоляции | 100МΩМин ат500ВДК |
| Диэлектрическая прочность между открытыми контактами | 500ВАК 50-60ХЗ (1 минута) |
| Диэлектрическая прочность между контактами и катушкой | 1000ВАК 50-60ХЗ (1 минута) |
| Приведитесь в действие время | 6мс максимальное. |
| Выпустите время | 4мс максимальное. |
| Температура окружающей среды | -30°К | +70°К |
| Сопротивление-Мальфуктион удара | 10Г |
| Сопротивлени-разрушение удара | 15Г |
| Сопротивляемость при колебательном движении | 10-55Хз, удвоенная амплитуда 1.5мм |
| Окружающая влажность | 40-85% РХ |
| Вес | Приблизительное 5г |
| Норма бесопасности | УЛ, КЭ, ККК |
Данные по катушки (@20°К)
|
Расклассифицированное напряжение тока (ВДК) |
Сопротивление катушки Ω (±10%) |
Макс приводится в действие напряжение тока (ВДК) | Напряжение тока минимального отпуска (ВДК) | Максимальное подводимое напряжение (ВДК) | |||
| 0.15В | 0.2В | 0.36В | 0.45В | ||||
| 3 | 60 | 45 | 25 | 20 | 2,25 | 0,15 | 3,9 |
| 5 | 167 | 125 | 70 | 50 | 3,75 | 0,25 | 6,5 |
| 6 | 240 | 180 | 100 | 80 | 4,5 | 0,3 | 7,8 |
| 9 | 540 | 405 | 225 | 180 | 6,75 | 0,45 | 11,7 |
| 12 | 960 | 720 | 400 | 320 | 9 | 0,6 | 15,6 |
| 24 | 3840 | 2800 | 1600 | 1280 | 18 | 1,2 | 31,2 |
| 48 | - | 11520 | 6400 | 5100 | 36 | 2,4 | 62,4 |
Размер плана (мм):
План доски ПКБ и монтажная схема:
