Подробная информация о продукте:
Оплата и доставка Условия:
|
| Другое имя: | реле автоматического запуска | Допустимые мощности на контактах: | 20 А 14 В постоянного тока |
|---|---|---|---|
| Напряжение тока Max.switching: | 16 В постоянного тока/120 В переменного тока | Макс.Переключающий ток: | 25а |
| Сила Max.switching: | 840 ВА/400 Вт | Начальное контактное сопротивление: | 100 мОмМакс. при 6 В постоянного тока, 1 А |
| Ожидаемый срок службы электрооборудования: | 100 000 операций (номинальная нагрузка) | Контактный материал: | Сплав Ag |
| Выделить: | электромагнитное силовое реле,автомобильное стартовое реле |
||

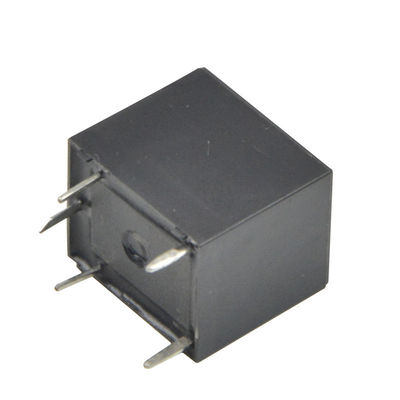

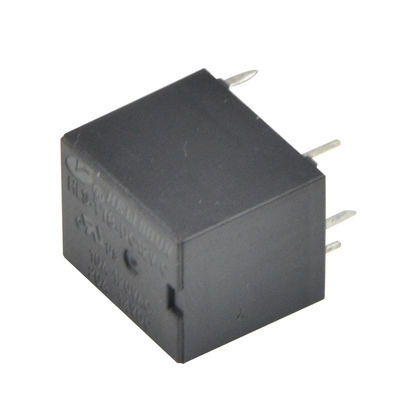

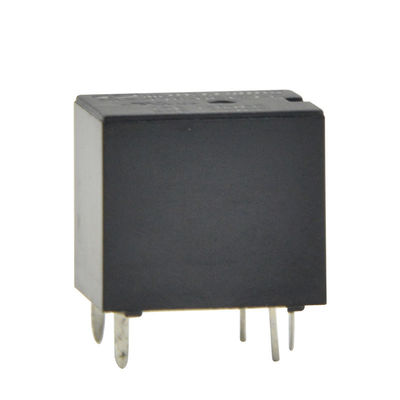

Миниатюрное автомобильное реле T78, 15.7*12.3*14 мм, реле стартера, реле топливного насоса
Описание:
Реле - это электромагнитное устройство, используемое для электрической изоляции двух цепей и их магнитного соединения. Они очень полезны и позволяют одной цепи переключать другую, в то время как они полностью разделены. Они часто используются для сопряжения электронной цепи (работающей при низком напряжении) с электрической цепью, работающей при очень высоком напряжении. Например, реле может заставить цепь батареи постоянного тока 5 В переключать цепь переменного тока 230 В. Таким образом, небольшая сенсорная цепь может управлять, скажем, вентилятором или электрической лампочкой.
Что означают SPST, SPDT, DPST и DPDT?
SP и DP относятся к однополюсным и двухполюсным, ST и DT относятся к однонаправленным и двунаправленным.
Полюс относится к количеству цепей, управляемых переключателем: SP-переключатели управляют только одной электрической цепью. DP-переключатели управляют двумя независимыми цепями (и действуют как два идентичных переключателя, механически связанных). Не путайте «полюс» с «клеммой». Переключатель DPST, например, имеет четыре клеммы, но это DP, а не 4P переключатель.
Направление относится к крайнему положению привода: ST-переключатели замыкают цепь только в одном положении. Другое положение ручки - ВЫКЛ. DT-переключатели замыкают цепь в верхнем положении, а также в нижнем положении (ВКЛ-ВКЛ). Переключатель DT также может иметь центральное положение (часто ВКЛ-ВЫКЛ-ВКЛ).
Однополюсные/однонаправленные и двухполюсные/двунаправленные переключатели являются наиболее распространенными переключателями, но также доступны тройные и четверные конфигурации. Они обычно обозначаются как 3PST, 3PDT, 4PDT и т. д.
Применение:
Подходит для бытовых электроприборов, систем автоматизации, электронного оборудования, приборов, измерительных приборов, средств телекоммуникации и средств дистанционного управления.
Общие данные:
| Форма контакта |
1A(1H)-SPST NO 1B-SPST NC 1C(1Z)-SPDT |
| Сопротивление изоляции | 100MΩ Мин при 500 В постоянного тока |
| Диэлектрическая прочность между разомкнутыми контактами | 500 В переменного тока 50-60 Гц (1 минута) |
| Диэлектрическая прочность между контактами и катушкой | 500 В переменного тока 50-60 Гц (1 минута) |
| Время срабатывания | 10 мс макс. |
| Время отпускания | 5 мс макс. |
| Температура окружающей среды | -40°C ~ +85°C |
| Ударопрочность - Неисправность | 10G |
| Ударопрочность - Разрушение | 100G |
| Виброустойчивость | 10-55 Гц, двойная амплитуда 1,5 мм |
| Влажность окружающей среды | 40-85% относительной влажности |
| Вес | Приблизительно 6 г |
| Стандарт безопасности | UL |
Данные катушки (@20°C)
|
Номинальное напряжение (В постоянного тока) |
Сопротивление катушки Ω(±10%) | Максимальное рабочее напряжение (В постоянного тока) | Минимальное напряжение отпускания (В постоянного тока) | Максимальное приложенное напряжение (В постоянного тока) | |||
| 0.6 Вт |
0.8 Вт |
||||||
| 6 | 60 | 45 | 3.9 | 0.6 | 7.8 | ||
| 9 | 135 | 101 | 5.85 | 0.9 | 11.7 | ||
| 12 | 240 | 180 | 7.8 | 1.2 | 15.6 | ||
| 24 | 960 | 720 | 15.6 | 2.4 | 31.2 | ||
Габаритные размеры (мм):
Разводка печатной платы и схема подключения:
