| Другое имя: | реле хода одиночного поляка двойное | Допустимые мощности на контактах: | 30А 240В переменного тока |
|---|---|---|---|
| Напряжение тока Max.switching: | 250VAC/30VDC | Макс.Переключающий ток: | 30А |
| Сила Max.switching: | 6000 ВА/560 Вт | Начальное контактное сопротивление: | 100 мОмМакс. при 6 В постоянного тока, 1 А |
| Ожидаемый срок службы электрооборудования: | 100 000 операций (номинальная нагрузка) | Контактный материал: | Сплав Ag |
| Выделить: | автомобильное стартовое реле,миниатюрный реле сигнала |
||

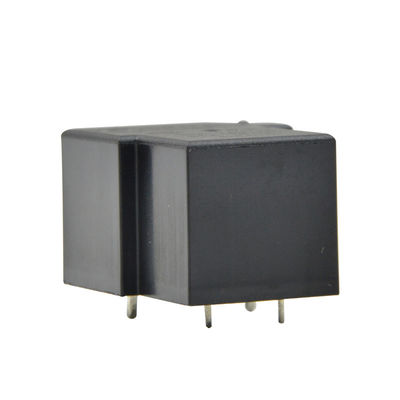

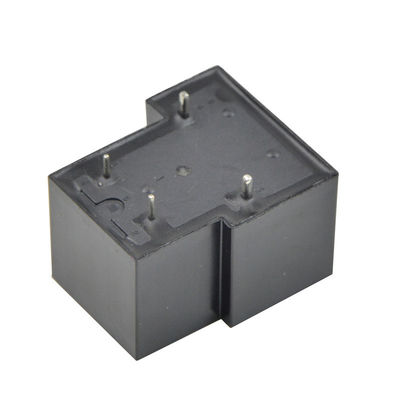

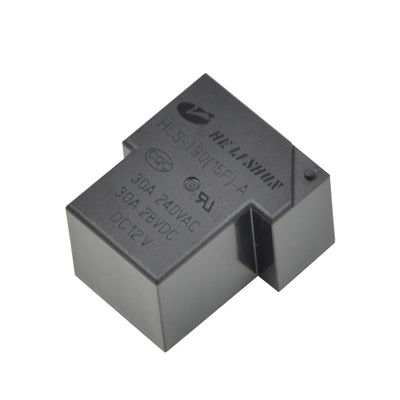

SPDT T90 (OMRON G8P) Реле типа T 30A для компрессора холодильника
Описание:
Реле - это электрически управляемый переключатель. Многие реле используют электромагнит для механического управления переключателем, но используются и другие принципы работы, такие как твердотельные реле. Реле используются там, где необходимо управлять цепью с помощью сигнала низкой мощности (с полной электрической изоляцией между управляющими и управляемыми цепями), или где несколькими цепями необходимо управлять одним сигналом.
Что означают SPST, SPDT, DPST и DPDT?
SP и DP относятся к однополюсным и двухполюсным, ST и DT относятся к однонаправленным и двунаправленным.
Полюс относится к количеству цепей, управляемых переключателем: SP-переключатели управляют только одной электрической цепью. DP-переключатели управляют двумя независимыми цепями (и действуют как два идентичных переключателя, которые механически связаны). Не путайте «полюс» с «клеммой». Переключатель DPST, например, имеет четыре клеммы, но это DP, а не 4P переключатель.
Направление относится к крайнему положению привода: ST-переключатели замыкают цепь только в одном положении. Другое положение ручки - ВЫКЛ. DT-переключатели замыкают цепь как в верхнем положении, так и в нижнем (ВКЛ-ВКЛ). DT-переключатель также может иметь центральное положение (часто ВКЛ-ВЫКЛ-ВКЛ).
Однополюсные/однонаправленные и двухполюсные/двунаправленные переключатели являются наиболее распространенными переключателями, но также доступны тройные и четверные конфигурации. Они обычно обозначаются как 3PST, 3PDT, 4PDT и т. д.
Особенности:
• Малый размер, легкий вес.
• Низкое энергопотребление катушки, большая нагрузка на контакты.
• Высокая устойчивость к ударам и вибрации, высокая надежность, долгий срок службы.
• Монтаж на печатную плату.
Применение:
Подходит для автомобилей, машин, электронного оборудования, кондиционеров и бытовой техники.
Общие данные:
| Форма контактов |
1A(1H)-SPST NO 1B-SPST NC 1C(1Z)-SPDT |
| Сопротивление изоляции | 100MΩMin при 500 В постоянного тока |
| Диэлектрическая прочность между разомкнутыми контактами | 1500 В переменного тока 50-60 Гц (1 минута) |
| Диэлектрическая прочность между контактами и катушкой | 2000 В переменного тока 50-60 Гц (1 минута) |
| Время срабатывания | 15 мс макс. |
| Время отпускания | 10 мс макс. |
| Температура окружающей среды | -40°C ~ +85°C |
| Ударопрочность - Неисправность | 10G |
| Ударопрочность - Разрушение | 20G |
| Виброустойчивость | 10-55 Гц, двойная амплитуда 1,5 мм |
| Влажность окружающей среды | 40-85% относительной влажности |
| Вес | Приблизительно 32 г |
| Стандарт безопасности | UL TUV CQC |
Данные катушки (@20°C)
|
Номинальное напряжение (В постоянного тока) |
Сопротивление катушки Ω(±10%) |
Максимальное рабочее напряжение (В постоянного тока) | Минимальное напряжение отпускания (В постоянного тока) | Максимальное приложенное напряжение (В постоянного тока) |
| 0,93 Вт | ||||
| 3 | 9,7 | 2,25 | 0,15 | 3,9 |
| 5 | 26,9 | 3,75 | 0,25 | 6,5 |
| 6 | 38,8 | 4,5 | 0,3 | 7,8 |
| 9 | 87,1 | 6,75 | 0,45 | 11,7 |
| 12 | 154,9 | 9 | 0,6 | 15,6 |
| 24 | 619,4 | 18 | 1,2 | 31,2 |
| 48 | 2477,5 | 36 | 2,8 | 62,4 |
ВНИМАНИЕ:
1. Использование любого напряжения катушки, меньшего, чем номинальное напряжение катушки, ухудшит работу реле.
2. Напряжение срабатывания и отпускания предназначены только для целей тестирования и не должны использоваться в качестве критериев проектирования.
3. Если не указано иное, номинальное напряжение катушки, указанное в таблицах параметров катушки, должно использоваться для всех испытаний и его применения к реле
Габаритные размеры (мм):
Разводка печатной платы и схема подключения:
